تفاوت ابزار آلات Up Shear و Down Shear

تفاوت ابزار آلات Up Shear و Down Shear و کاربرد آنها در سی ان سی چوب:

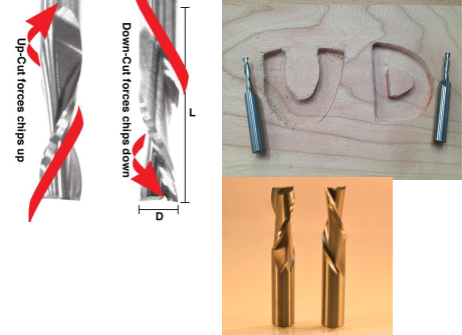

تفاوت عمده و اصلی دو تیپ ابزار یا مته (برش رو به بالا) Up Shear یا (برش رو به پایین) Down Shear در سرعت تخلیه تراشه و کیفیت نهایی کار است و بر خلاف ظاهر آنها هردو برای عمل برش و باربرداری باید در یک جهت گردش کنند. از این رو از ابزار آلات  Up Shear یا برش بالا برای برش هایی با سرعت تغذیه بالا و یا عمق نفوذ زیاد کاربرد دارد ولی در مواردی که کیفیت کار بیشتر ملاک است از تیپ دوم یا Down Shear و یا همان برش پایین استفاده می شود. در حین برش با این ابزار سرعت تغذیه کم خواهد بود و عمق نفوذ خیلی نمی تواند باشد. علت این امر آن است که در تیپ اول زاویه قلاب یا angle hoock مثبت است و از قطعه کار بصورت قلابی بار برداری صورت می گیرد ولی در نوع دوم این زاویه منفی است وابتدا تیغه ابزار بصورت برشی بر روی قطعه کار کشیده می شود و باربرداری به سمت داخل قطعه کار انجام می شود و خاک حاصل به داخل می رود. سعی شده تا در تصاویر زیر فرق بین این دو تیپ مشخص شود:
